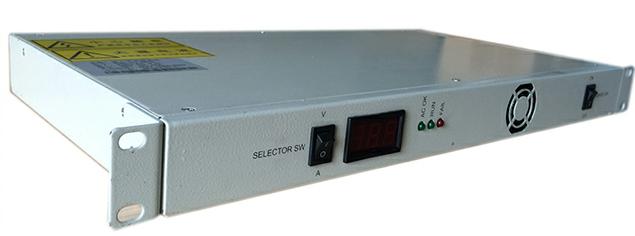

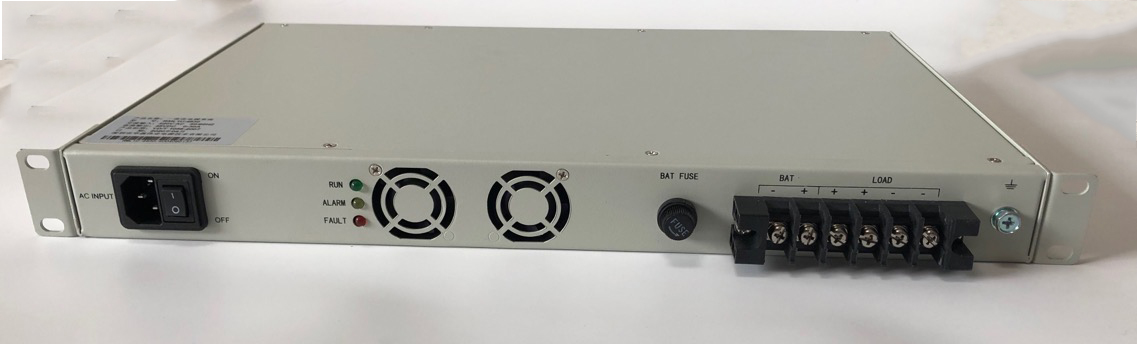

48V高频开关电源

小型通讯设备广泛采用通讯标准48V/24V电压等级，一般电流较小，但供电设备亦要求管理功能完备，方便使用，

具有后备UPS供电功能。

一.高频开关电源简介

高频开关电源，其英文名称为Switching Mode Power Supply，又称交换式电源、开关变换器以及开关型整流器SMR，

它是一种高频化电能转换装置。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。

高频开关电源模块主要是通过MOSFET或IGBT的高频工作，开关频率一般控制在50-100kHz范围内，实现效率高和小型化。

二.高频开关电源组成

高频开关电源主要由主电路、控制电路、检测电路以及辅助电源等四部分组成。

1.主电路，主要包括输入滤波器、整流与滤波、逆变以及输出整流与滤波，最终可以提供稳定可靠的直流电源。

2.控制电路，它可以通过控制逆变器，改变其频率或脉宽，达到输出稳定，还可以提供控制电路对整机进行各种保护措施。

3.检测电路，除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

4.辅助电源，提供所有单一电路的不同要求电源。

三.高频开关电源原理如下：

当有市电工作时，整流器电源利用市电交流220V，变换成直流电源输出，一方面向负载提供供电电流，另一方面由充电管理单元

向电池提供充电，其中充电管理单元设有降压限流充电管理电路，恒压浮充管理电路，保证电池能够快速可靠地完成充电功能。

当市电停电后，系统由电池通过放电保护单元不间断的向负载连续提供供电，供电时间由选取电池容量及设备此时工作电流决定。

四.高频开关电源特点：

高频开关电源模块为通信一体化电源，具有以下特点及功能：

1、宽电压输入范围：90～280Vac，适合于全球各国的交流电网输入；

2、系统具有高功率因数≥0.95；谐波要求达到IEC61000-3-2 2001限值；

3、有输入欠压、输入过压、输出过压、输出限流、输出短路、过温保护功能；

4、系统带电池输入接口及电池欠压管理和充电功能。

五.高频开关电源规格：

输出功率（W）

输入电压范围（Vac）

输出额定电压（Vdc）

输出zui小电流（A）

输出额定电流

输出纹波及噪音2

（满载，带宽限制20MHz）

1600（额定值）

90～280Vac

+54.0Vdc

30A

≤200mVp-p

六.高频开关电源输入特性：

七.高频开关电源输出特性：
