整流模块简介：

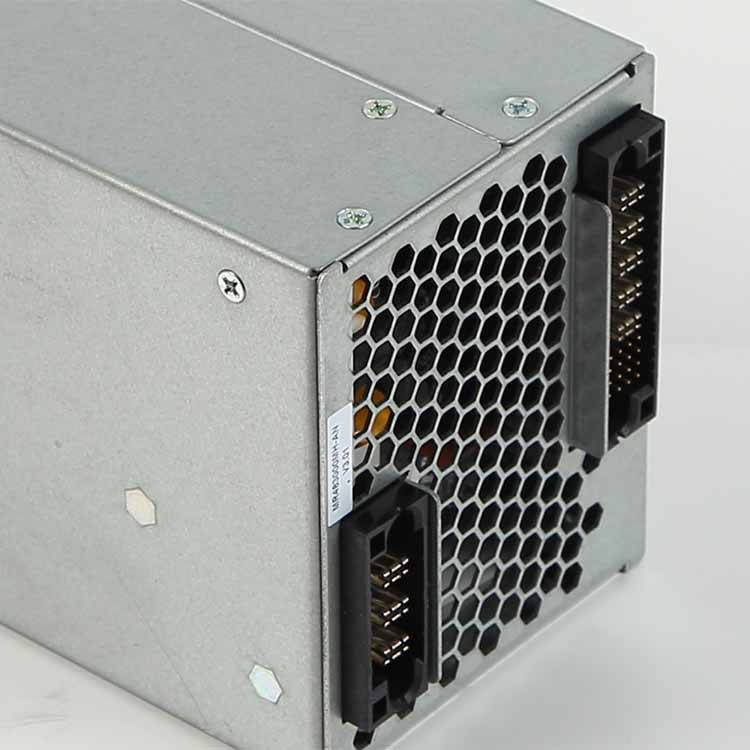

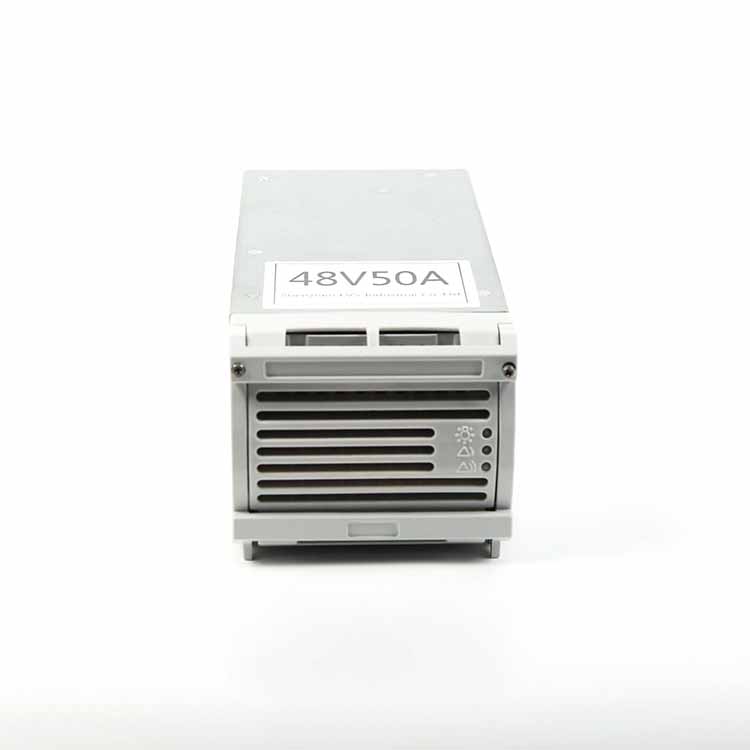

RM4850L整流模块能够完成交流到直流的转换，输入90Vac～290Vac能正常工作,输出额定53.5VDC，输出电压可以通过电源监控模块调节。RM4850L整流模块具有过流保护、输出过压保护、过热保护等功能。整流模块宽度为103mm，高度为2U，深度为243mm。整流模块自带风扇散热，整流模块前进风后出风风道设计。

RM4850L整流模块能够通用兼容MR483000LV整流模块，RS485通信协议一样，可以在不更换监控的前提下完好替换。

整流模块概述：

效率高，普效模块效率≥ 92%，高-效模块效率可达到96%。

重量轻，体积小。

功率因数可达0.99。

采用隔离自主均流，并机不均流度＜±3%，可保证32台以上模块并机。

模块内置直流输出隔离二极管，用户无需外设。

风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换。

模块具有RS-485接口，方便接入自动化系统进行通信。

输出过压保护：内置过压保护电路，出现过压模块自动锁死，模块故障灯亮，故障模块自动退出工作，不影响整个系统正常运行；

过欠压保护：输入欠压保护

整流模块的技术参数:

1．环境条件

工作温度:-25℃ ~ 65℃

储存温度:-40℃ ~70℃

相对湿度≤95%RH

海拔高度≤3000m

2．输入特性

输入175～290VAC正常输出

85～175VAC减功率输出

3．输出特性

直流输出电压41V~ 59V, 可通过监控模块进行连续调整

48V直流输出电流0A ~50A ；

稳压精度 ≤ 0.6%

负载调整率 ≤ 0.5%

电压调整率 ≤ 0.13%

4．输出限流特性

无级限流在0~110%额定电流值之间连续可调

5．功率因数：≥ 0.9999

6．效率：≥ 92%

7．均流不平衡度：≤ 3%

8．温度补偿系数：可手动设定 单位（MV/℃）

9．杂音指标：

峰--峰值杂音电压：≤200mV  0～ 20MHz;

衡重杂音电压：≤ 2mV;

宽频杂音电压：≤ 50mV  3.4kHz ～150kHz;

≤20mV 0.15 MHz 30MHz

离散杂音电压：≤5mV 3.4kHz~ 150kHz

≤3mV 150kHz ~200kHz

≤2mV 200kHz ~500kHz

≤1mV 0.5MHz ～30MHz

10．噪音：≤45dB（A）

11．告警和保护特性

12．过流保护

短路保护：电流回缩式保护功能；

故障消-除后自动恢复工作。

2） 过欠压保护(以下参数可通过硬件调整)

输入欠压保护点：85± 5V， 回差：10V~20V

输入过压保护点：290~305V ， 回差：5~20V

输出过压保护点：58.5 ±1V

3 ）其它保护

整流模块过温保护(80度 回差10度)

13．模块外型尺寸：88mm(高)× 103mm(宽) ×243mm(深)

14．重量：≤2.5kg
